GIẢI MÃ CẤU TRÚC THÂN XE Ô TÔ: TỪ VẬT LIỆU ĐẾN CÔNG NGHỆ TƯƠNG LAI

Thứ ba, 10/06/2025, 05:21 (GMT+7)

Thân xe ô tô, hay còn gọi là Body-in-White (BiW) trước khi sơn, là một yếu tố kỹ thuật quan trọng, ảnh hưởng đến độ an toàn, hiệu suất lái, sự thoải mái và tính kinh tế của xe. Sự phát triển của ngành công nghiệp ô tô luôn gắn liền với những đột phá trong thiết kế và chế tạo thân xe.

                                                                                                                          Hình 1: Thân xe ô tô

1. Vật liệu chế tạo thân xe: Cuộc cách mạng về trọng lượng và độ bền

            Ban đầu, thép là vật liệu chính để chế tạo thân xe. Tuy nhiên, nhu cầu tiết kiệm nhiên liệu và giảm phát thải ngày càng cao đã thúc đẩy việc ứng dụng các vật liệu tiên tiến hơn:

            Thép:

Thép cường độ cao (HSS): Được xử lý nhiệt hoặc hợp kim hóa để tăng cường độ bền kéo, giúp giảm độ dày vật liệu và trọng lượng xe mà vẫn đảm bảo độ cứng vững.

Thép cường độ siêu cao (UHSS): Có giới hạn bền kéo vượt trội (trên 550 MPa, có thể lên tới 1500 MPa). UHSS thường được sử dụng cho các cấu trúc chịu lực chính, vùng hấp thụ xung lực và khoang bảo vệ hành khách. Các loại phổ biến bao gồm thép Boron, thép pha kép (DP), thép chuyển pha dẻo (TRIP) và thép phức hợp pha (CP). Việc sử dụng UHSS đòi hỏi kỹ thuật hàn và gia công đặc biệt.

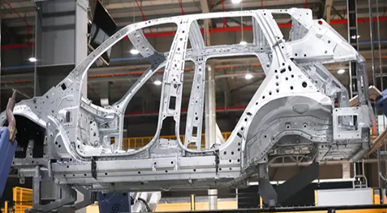

                                                                                                                                   Hình 2: Thân thép

            Nhôm: Nhẹ hơn thép đáng kể (khoảng 1/3 trọng lượng riêng), giúp giảm trọng lượng xe, cải thiện khả năng tăng tốc, phanh và tiết kiệm nhiên liệu. Nhược điểm bao gồm chi phí cao hơn, khó sửa chữa và đòi hỏi kỹ thuật nối phức tạp hơn (hàn laser, tán đinh tự xuyên, dán keo cấu trúc). Nhôm thường được sử dụng cho nắp ca-pô, cửa, cốp xe hoặc toàn bộ khung xe trên các mẫu cao cấp.

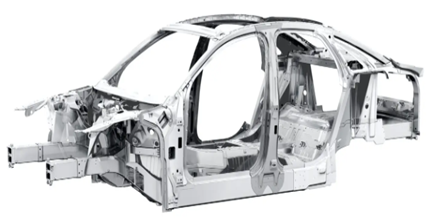

                                                                                                                           Hình 3: Thân nhôm

            Vật liệu Composite (Sợi Carbon): Sợi carbon gia cường nhựa (CFRP) là vật liệu siêu nhẹ và siêu bền, vượt trội về tỷ lệ độ bền trên trọng lượng. CFRP ban đầu được sử dụng trên siêu xe và xe đua F1, hiện đang được ứng dụng rộng rãi hơn trên một số mẫu xe điện hoặc xe thể thao hiệu suất cao để giảm trọng lượng tối đa. Tuy nhiên, chi phí sản xuất và quy trình phức tạp vẫn là rào cản lớn.

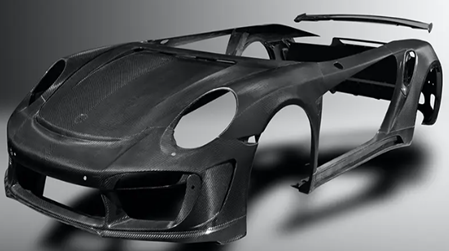

                                                                                                                                     Hình 4: Sợi carbon

            Vật liệu hỗn hợp (Mixed-Material Construction): Xu hướng hiện nay là kết hợp nhiều loại vật liệu để tối ưu hóa hiệu suất, ví dụ như sử dụng UHSS ở khoang cabin, nhôm cho các bộ phận không chịu lực chính và composite ở các vị trí chiến lược.

2. Kỹ thuật thiết kế thân xe tiên tiến

            Thiết kế thân xe tối ưu hóa cấu trúc để đạt được các mục tiêu về an toàn, độ cứng vững và khí động học:

Thiết kế có sự hỗ trợ của máy tính (CAx):

            CAD (Computer-Aided Design): Dùng để thiết kế chi tiết 3D của thân xe và các bộ phận.

            CAE (Computer-Aided Engineering): Bao gồm các công cụ mô phỏng như Phân tích phần tử hữu hạn (FEA) để tối ưu hóa cấu trúc và vật liệu, Mô phỏng động lực học chất lỏng (CFD) để tối ưu hóa khí động học, và Mô phỏng va chạm để đánh giá và cải thiện hiệu quả bảo vệ.

                                                                                                    Hình 5: Mô phỏng va chạm ô tô

Tối ưu hóa độ cứng xoắn và độ cứng uốn:

            Độ cứng xoắn: Khả năng chống biến dạng xoắn, cải thiện cảm giác lái và độ ổn định của xe.

            Độ cứng uốn: Khả năng chống biến dạng uốn khi xe di chuyển trên địa hình gồ ghề. Các nhà thiết kế sử dụng cấu trúc hình hộp, thanh gia cường và kỹ thuật hàn tiên tiến để tăng cường độ cứng.

3. Tiêu chuẩn an toàn và tác động đến thiết kế thân xe

            Các tổ chức đánh giá an toàn xe hơi như Euro NCAP và NHTSA đưa ra các tiêu chuẩn va chạm nghiêm ngặt, thúc đẩy cải tiến thiết kế thân xe:

            Vùng hấp thụ xung lực (Crumple Zones): Được thiết kế để biến dạng và hấp thụ năng lượng va chạm, ngăn lực tác động truyền vào khoang hành khách.

            Khoang hành khách cứng vững (Safety Cell): Được xây dựng từ UHSS và cấu trúc gia cường để bảo vệ không gian sống của người ngồi trong xe.

            Bảo vệ va chạm bên: Các thanh gia cường bên hông cửa, cột B và cấu trúc sàn được thiết kế để chống lại va chạm bên.

            Bảo vệ người đi bộ: Một số thiết kế hiện đại còn tính đến việc giảm thiểu chấn thương cho người đi bộ trong trường hợp va chạm.

4. Sự phát triển của các kiểu dáng thân xe (Body Styles)

            Thân xe không chỉ là cấu trúc mà còn định hình phong cách và công năng của xe, với nhiều kiểu dáng khác nhau như Sedan, Hatchback, SUV, Crossover, Coupe, Wagon/Estate, Minivan và Pickup Truck. Mỗi kiểu dáng có những thách thức và yêu cầu riêng về thiết kế cấu trúc.

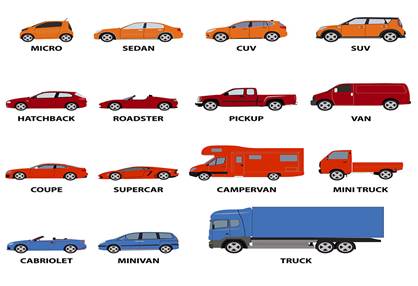

                                                                                                                  Hình 6: Các kiểu dáng thân xe (Body Styles)

5. Tác động của công nghệ mới đến thân xe tương lai

            Tương lai của thân xe ô tô sẽ tiếp tục thay đổi mạnh mẽ:

            Xe điện (EVs): Vị trí pin dưới sàn xe tạo thách thức mới trong thiết kế để bảo vệ pin và tối ưu hóa phân bổ trọng lượng. Nền tảng "skateboard platform" cho phép không gian nội thất rộng rãi hơn.

            Xe tự lái: Yêu cầu về không gian nội thất linh hoạt hơn sẽ ảnh hưởng đến cấu trúc thân xe và các cột trụ.

            Sản xuất bồi đắp (In 3D Printing): Tiềm năng tạo ra các bộ phận thân xe phức tạp với hình dạng tối ưu hóa trọng lượng và độ bền, cho phép cá nhân hóa cao.

            Vật liệu thông minh: Nghiên cứu về vật liệu tự phục hồi hoặc vật liệu có thể thay đổi tính chất sẽ cách mạng hóa cách chế tạo thân xe.

                                                                                                                  Hình 7: Thân xe ô tô tương lai

6. Kết luận

            Sự phát triển của cấu trúc thân xe ô tô thể hiện sự phức tạp và đổi mới không ngừng, từ vật liệu tiên tiến như thép cường độ cao, nhôm và composite, đến các kỹ thuật thiết kế dựa trên công nghệ máy tính và tác động của các tiêu chuẩn an toàn quốc tế. Sự đa dạng về kiểu dáng thân xe và ảnh hưởng của các công nghệ tương lai như xe điện, xe tự lái, in 3D và vật liệu thông minh cho thấy thân xe là một thành phần sống còn, liên tục thích nghi để đáp ứng yêu cầu người dùng và sự phát triển của công nghệ.
